Resumen Proyecto
El proyecto consiste en dotar al edificio de Cadielsa Valladolid y un Showroom (exposición de iluminación y vivienda domótica) adyacente de un sistema inteligente, que sea capaz de gobernar todos los procesos que se desarrollan en su interior y exterior. Siendo nuestro fin la integración total de todos los sistemas inteligentes con un Sistema de Gestión de Edificios (BMS). Este sistema controla y gestiona completamente el edificio de Cadielsa y el Showroom, a la vez que se visualizaría todos los procesos y controles mediante diferentes dispositivos, ya sean Ordenadores, Smatphones y Tablets. Con el sistema se consigue una mayor eficiencia energética mediante el control de consumos individualizados. Otro de los objetivos sería puramente comercial. Todos los comerciales del grupo Cadielsa tendrían acceso al sistema, para realizar uso de él como demostración comercial a la hora de venta de soluciones a medida. Con esto conseguimos también una imagen de cara al cliente de empresa innovadora y puntera en nuestro sector, y un valor añadido que no existe hasta ahora en empresas similares. Somos pioneros en un sector en auge que se convertirá en el futuro de los edificios y ciudades: Smart Building y Smart City.

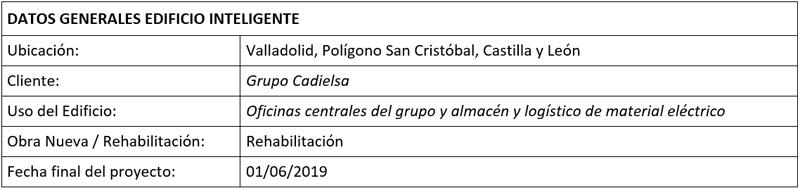

Memoria descriptiva
El proyecto se compone de 2 partes, la parte principal es el edificio de oficinas de 3 plantas de Cadielsa Valladolid, y la otra parte es el showroom que hay en otro edificio en la misma calle, donde tenemos una vivienda domótica y una exposición de iluminación funcional. Ambas están realizadas completamente en KNX. En el Showroom se tienen conviviendo varios sistemas aguas debajo de KNX a modo de muestra de otros sistemas domóticos como son el Planner de Niessen, Bticino y Delta Dore. El edificio de Cadielsa se compone de 3 plantas de oficinas y mostrador. El control es de todos los dispositivos que lo componen: iluminación, climatización, alarmas, cctv, recarga vehículo eléctrico, paneles fotovoltaicos; todo ello se puede visualizar y controlar desde cualquier PC, tablet, smartphone, y también mediante comandos por voz con Google Home, Alexa y Apple Home Kit. También se ha desarrolllado en varias estancias lo que llamamos videorrealismo: control de la estancia mediante una imagen en vivo de una cámara, interactuando con la imagen y viendo el resultado en directo de la acción realizada sobre la propia imagen en vivo (por ejemplo, accionar luces, termostato, etc).
Agentes participantes en el Proyecto
- Promotor: Grupo Cadielsa
- Proyectista: KNX Consultores y Cadielsa Valladolid
- Integrador: KNX Consultores – David Martínez López
- Dirección Obra: Jorge González Fraile (Cadielsa)
Antecedentes del Proyecto
El edificio de Cadielsa se construyó hace 15 años ya con el estándar KNX, pero con una programación sencilla y muy convencional, que no aprovechaba el potencial de este protocolo y su capacidad para poder integrar dentro de él más elementos que no fueran directamente KNX.
Descripción del Proyecto Edificio
El proyecto consiste en aprovechar la infraestructura del edificio de Cadielsa Valladolid y el Showroom para hacer una integración total de sus sistemas de control con un Sistema de Gestión de Edificios (BMS). Este sistema controla y gestiona completamente el edificio de Cadielsa y el Showroom.
Prestaciones del Edificio
El edificio está 100% controlado por sistemas de gestión, tanto global como individual. Cuenta con control de la iluminación, control de toda la climatización, gestión de la producción fotovoltaica, gestión de recarga de vehículo eléctrico, gestión de alarmas de incendio y de intrusión, gestión y control de cámaras de cctv.
Automatización y Control
Todos los elementos que se controlan están descritos más abajo. La integración de todos los elementos de control se realiza a través del BMS de NETx Automation, y también de un Servidor Web de DELTA DORE: Lifedomus, que es capaz también de generar gráficos de muy buena calidad, para el control y supervisión de todos los elementos que tenemos en KNX y en ModBus.
Iluminación
Control mediante KNX de todas las luminarias: en las oficinas de Cadielsa, 2 plantas con regulación 1-10V y control de regulación constante, y la otra planta en DALI, también con control de regulación constante (se están cambiando todas las luminarias a DALI). También existen algunos puntos de luz ON/OFF. Aquí todos los actuadores son ABB.
En el Showroom, existe una sala de iluminación con más 100 modelos de lámparas cada una de un tipo: on/off, 1-10V y DALI. Controlado con actuadores KNX tanto de ABB como de Scheider Electric. Y alguna actuación mediante protocolo X3D de Delta Dore.
Climatización
Las 3 plantas de Cadielsa están controladas mediante interfaces a KNX para Split de techo Daikin, y termostatos tipo multipulsador Tritón de ABB.
En el Showroom el control es con termostatos KNX de Scheneider Electric, y con pasarelas Intesis para Split de pared de Daikin y Mitsubishi (de techo).
Persianas y Toldos
En el Showroom existen persianas en diferentes emplazamientos; en la sala de iluminación, un total de 7 de lamas; en el salón, en el baño y cocina de la vivienda domótica, una en cada una, tipo estor. También existe una persiana en la cocina de la vivienda domótica del Showroom controlada con Delta Dore.
En las oficinas de Cadielsa no hay persianas con control.
Sistemas de Seguridad
Seguridad Contraincendios
La alarma contra incencios se integra dentro del BMS a través de KNX. Tenemos los avisos de incendios de todas las zonas a través de entradas digitales que recoge información de la central de incendios, y nos permite saber el estado en todo momento de ellas, así como cuando se produce una alarma.
Videovigilancia
Parte del sistema de videovigilancia está integrado dentro del BMS. Podemos visualizar algunas cámaras de la instalación en el BMS y, además, alguna de ellas realizar la función llamada VIDEOREALISMO: control de la instancia en directo a través de la imagen en real.
Sistemas de Multimedia
Todas las intalaciones se gobiernan también mediante los altavoces inteligentes Google HOME, Alexa o Apple Home Kit. Mediante instrucciones vocales controla la iluminación y climatización de todo el edificio, y alguna función extra que combina varios elementos. El sistema está integrado completamente en los tres principales sistemas que existen de control por voz.
BMS Sistemas de Control e Interfaces
El BMS que controla todo es el comercializado por NETx Automation, sistema que permite integrar perfectamente todos los componentes y protocolos que contienen estas instalaciones.
Web / Móvil
Gestión y control del edificio a través de Web. Nuestro BMS nos permite el control de toda la instalación, tanto de Cadielsa como del Showroom a través de Web, desde cualquier parte del mundo. Dependiendo del nivel de usuario, podremos desde sólo visualizar todos los componentes del sistema, hasta el control absoluto de la instalación en remoto. Todo ello mediante plataforma gráfica que ayuda a la fácil comprensión de este control y gestión.
Voz
Podemos controlar el edificio del Cadielsa y el Showroom desde los asistentes virtuales: Alexa, Google Home y SIRI, mediante comandos por voz. Sobre todo, la parte de iluminación de los edificios, así como funciones específicas en el laboratorio (control de motores).
Videorrealismo
Se ha desarrolllado en varias estancias lo que llamamos videorrealismo: control de la estancia mediante una imagen en vivo de una cámara, interactuando con la imagen y viendo el resultado en directo de la acción realizada sobre la propia imagen en vivo (por ejemplo, accionar luces, termostato, etc.).
A través del PC por ejemplo, vemos mediante una cámara la imagen de la exposición de iluminación, con muchas luminarias y lámparas. Nosotros, tocando directamente en la pantalla la luminaria o lámpara que queremos encender, se enciende o apaga, viendo cómo esta acción en directo se realiza; ya que la imagen del pc no es una foto, sino el vídeo en vivo de la exposición de iluminación.
Energía
Integración de Renovables
El edificio de Cadielsa dispone de placas fotovoltaicas para autoconsumo sin almacenamiento de energía. Mediante protocolo Modbus/TCP leemos la producción diaria, ajustando esta producción a la demanda del edificio; esto quiere decir que en verano, qcuando la producción es mayor, nunca producimos más de lo que consumimos, para no vertir al exterior.
Esto lo recibimos en nuestro BMS y lo graficamos, en varias escalas temporales, lo que nos permite saber el estado de esta producción en cada momento.
Carga vehículo eléctrico
Se dispone de dos cargadores de vehículo eléctrico, que mediante medidores de energía en KNX, recogemos la información que nos da en todo momento. Sabemos las veces que carga cada vehículo, cuanto tiempo ha cargado, cuánta carga ha dado, y cuánto CO2 se ha dejado de emitir a la atmósfera.
